Tehnologija obrade i spajanja

1. godina obrazovanja

Instalater kućnih instalacija

Lekcija 6.

1.6. Mjerenje pomičnim mjerilom

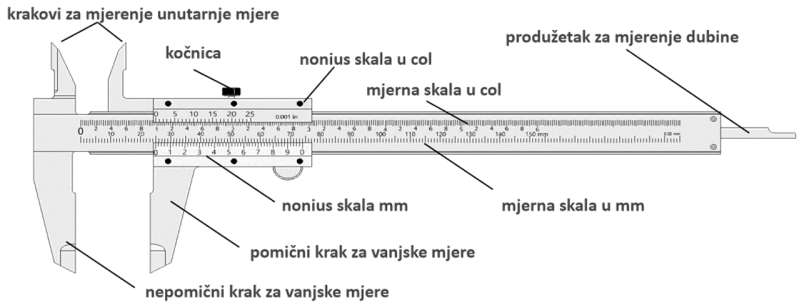

Osnovni dijelovi pomičnog mjerila

Način mjerenja, unutarnjih mjera, vanjskih mjera i dubine

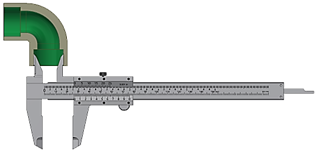

a) Mjerenje unutarnjih mjera

b) Mjerenje vanjskih mjera

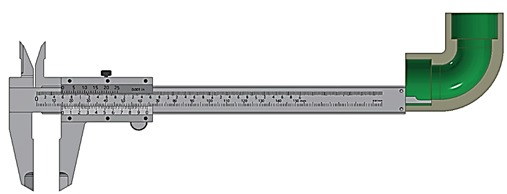

c) Mjerenje dubine

Očitavanje mjera sa izmjerenog objekta

Klasična pomična mjerila mogu imati jednu od tri rezolucije očitanja (0,1 mm; 0,05 mm ili 0,02 mm), s obzirom na podjelu skale na klizaču mjerila. Na slikama su prikazana su pomična mjerila s različitim rezolucijama očitanja.

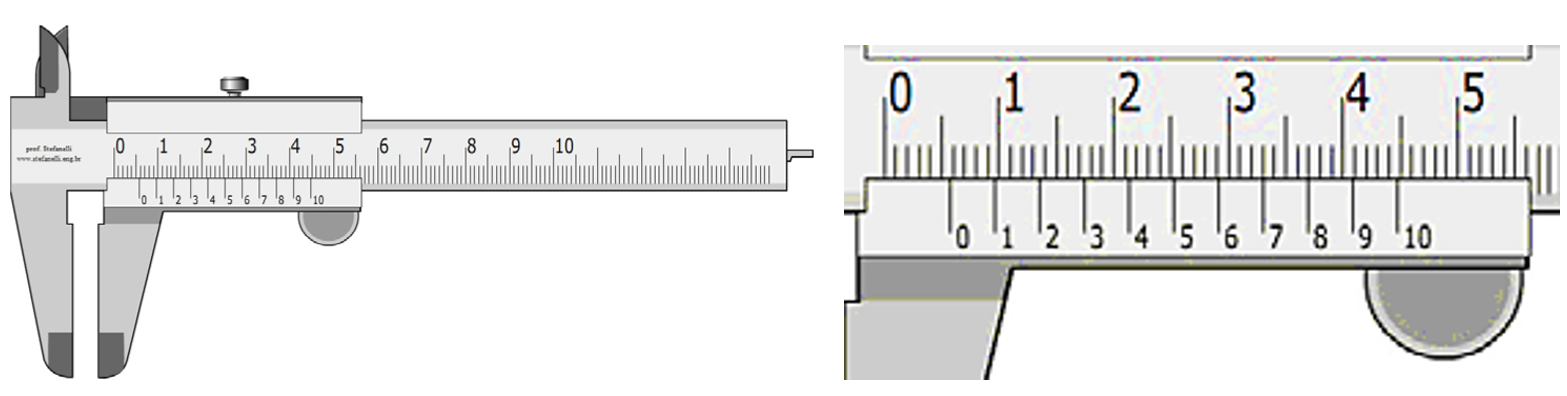

Pomično mjerilo s rezolucijom očitanja 0.1 mm (jedna desetinka milimetra)

Očitajmo:

1. koliko milimetara je izmjereno ?

2. Koliko desetinki milimetara je izmjereno ?

5 mm + 0.8 mm = 5.8 mm

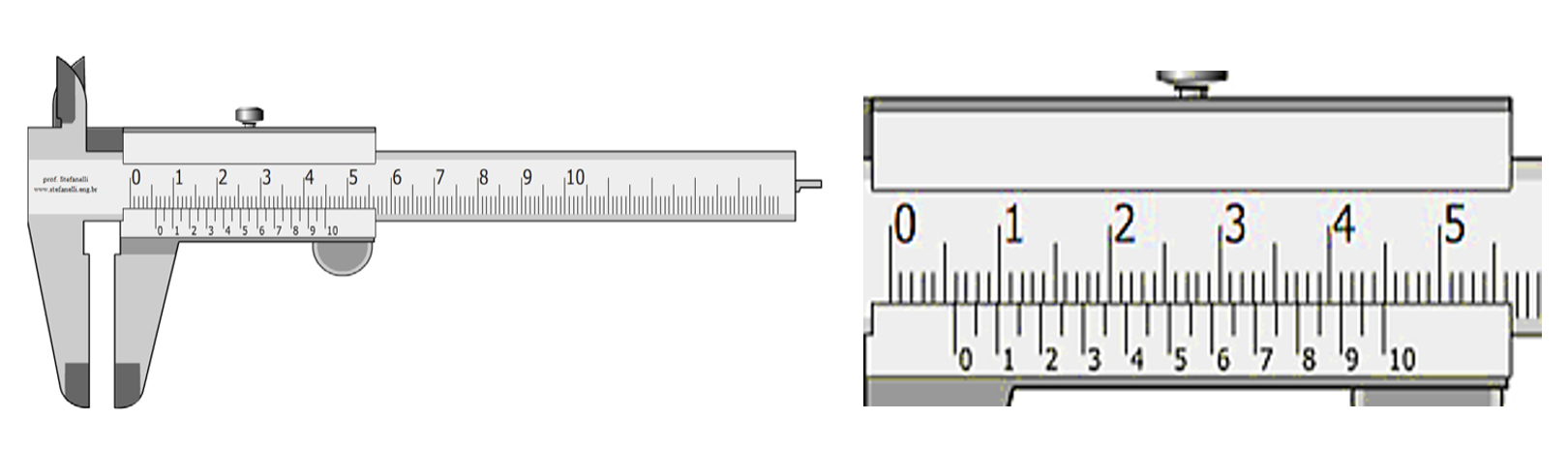

Pomično mjerilo s rezolucijom očitanja 0.05 mm (jedna pestotinka milimetra)

Očitajmo:

1. koliko milimetara je izmjereno ?

2. Koliko desetinki milimetra je izmjereno ?

3. Koliko je stotinki milimetra izmjereno ?

5 mm + 0.8 + 0,05 mm = 5.85 mm

Pomično mjerilo s rezolucijom očitanja 0.025 mm (jedna dvadesetpet-tisućinka milimetra)

Očitajmo:

1. koliko milimetara je izmjereno ?

2. Koliko desetinki milimetra je izmjereno ?

3. Koliko je tisućinki milimetra izmjereno ?

5 mm + 0.8 + 0,025 mm = 5.825 mm

1.

Vježba očitavanja pomičnog mjerila

Očitajte izmjerenu veličinu pomičnim mjerilom:

Rezolucija: 0.1 mm

Rezolucija: 0.05 mm

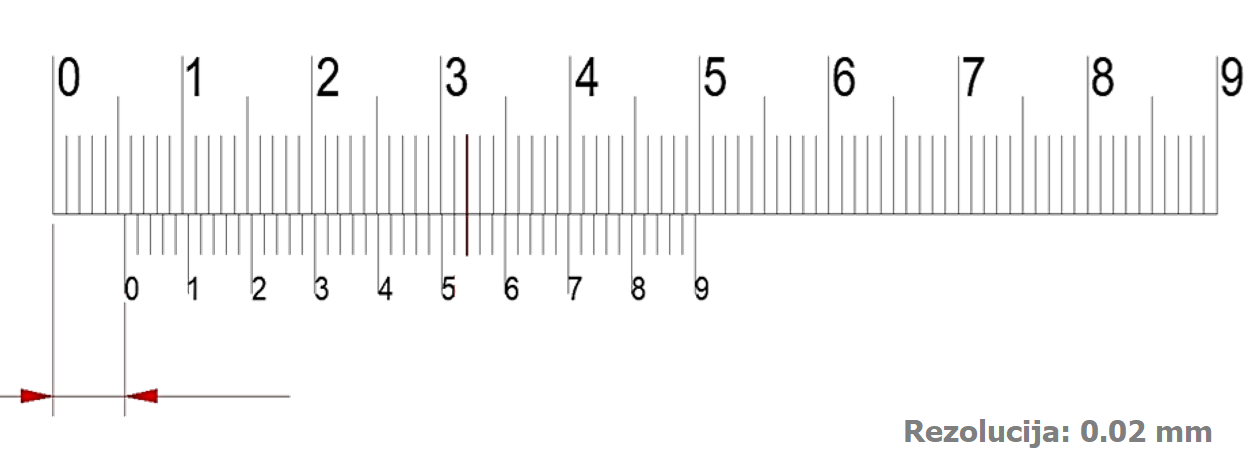

Rezolucija: 0.02 mm

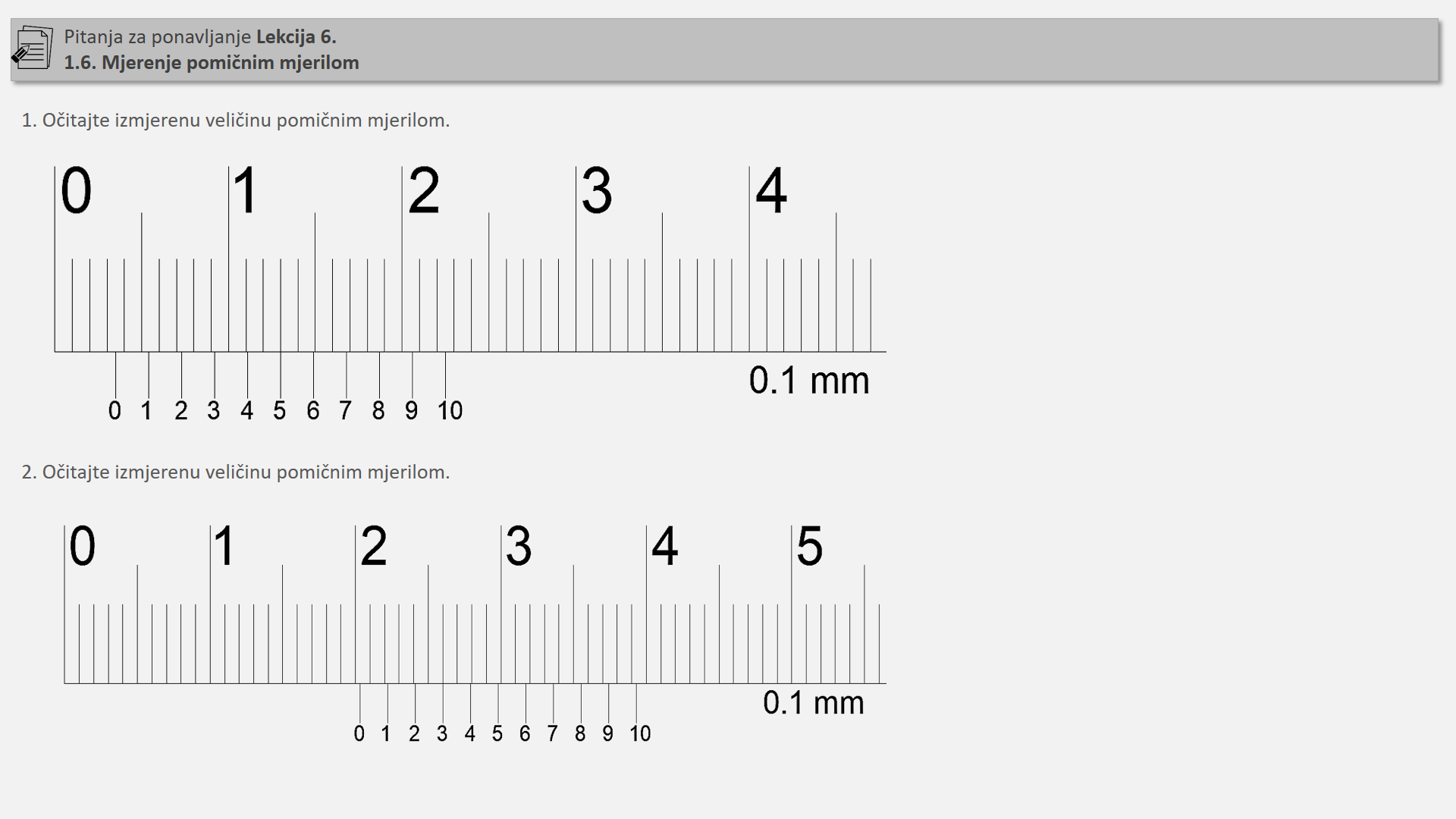

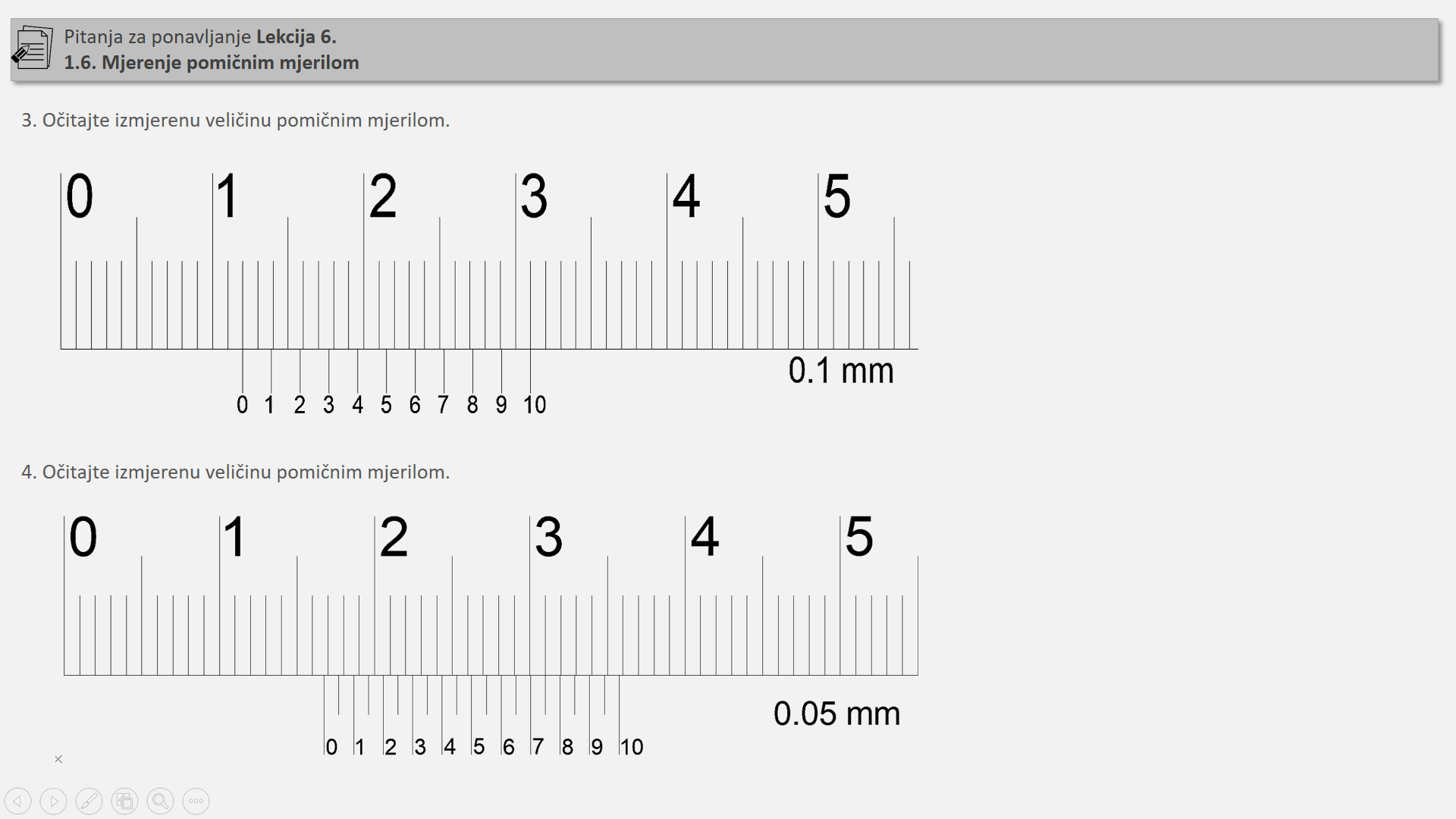

ISPITNA PITANJA

Provjerite svoje znanje uz priložena ispitna pitanja !

1.6. Mjerenje pomičnim mjerilom

1.

3.

Preuzmite radne listove

2.

4.

5.
