Tehnologija obrade i spajanja

1. godina obrazovanja

Instalater kućnih instalacija

Lekcija 7.

2. Spajanje u instalaterskoj tehnici

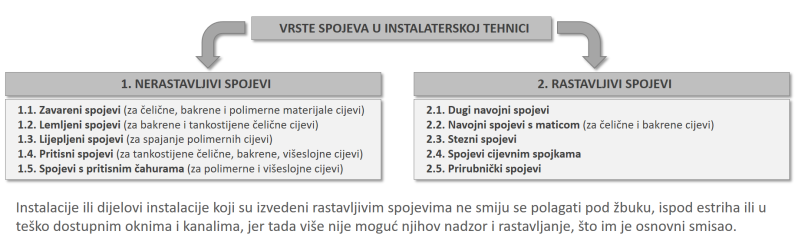

Spajanje je sastavljanje elemenata neke konstrukcije (instalacije), u cjelinu, što se u praksi ostvaruje različitim vrstama nerastavljivih ili rastavljivih  spojeva. Prema tome, spojeve možemo podijeliti na nerastavljive spojeve i rastavljive spojeve.



  • Nerastavljivi spojevi su spojevi koje ne možemo rastaviti bez da oštetimo površine koje su bile u spoju.
  • Rastavljivi spojevi su spojevi koje je moguće rastaviti, tako da površine spoja ne budu oštećene. Elemente koji su u spojeni rastavljivim vezama, moguće je spojiti i rastaviti beskonačno mnogo puta.

U prvom dijelu, proučit ćemo nerastavljive spojeve, kao što su različite vrste postupaka zavarivanja (čeličnih i polimernih cijevi), lemljenje i prešanje (bakrenih i višeslojnih cijevi).



U instalaterskoj tehnici, od nerastavljivih spojeva najčešće se upotrebljavaju:

  • za spajanje čeličnih cijevi i konstrukcija (čelične bešavne i šavne cijevi):

 - ručno elektrolučno zavarivanje

 - plinsko zavarivanje.

 - TIG zavarivanje

 - MIG zavarivanje

  • za spajanje polipropilenskih (PPR) cijevi:

 - polifuzijsko zavarivanje,

 - zavarivanje elektrofuzijskim spojnicama.

  • za spajanje bakrenih cijevi:

- postupci mekog do 450 °C, i tvrdog na temperaturama većim od 450 °C,

- pritisni (press) postupci.

  • za spajanje višeslojnih cijevi:

- pritisni (press) postupci spajanja,

- postupci navlačenjem – pomicanjem prstenova.

  • za spajanje polivinilkloridnih PVC cijevi:

 - postupci lijepljenjem.

1.

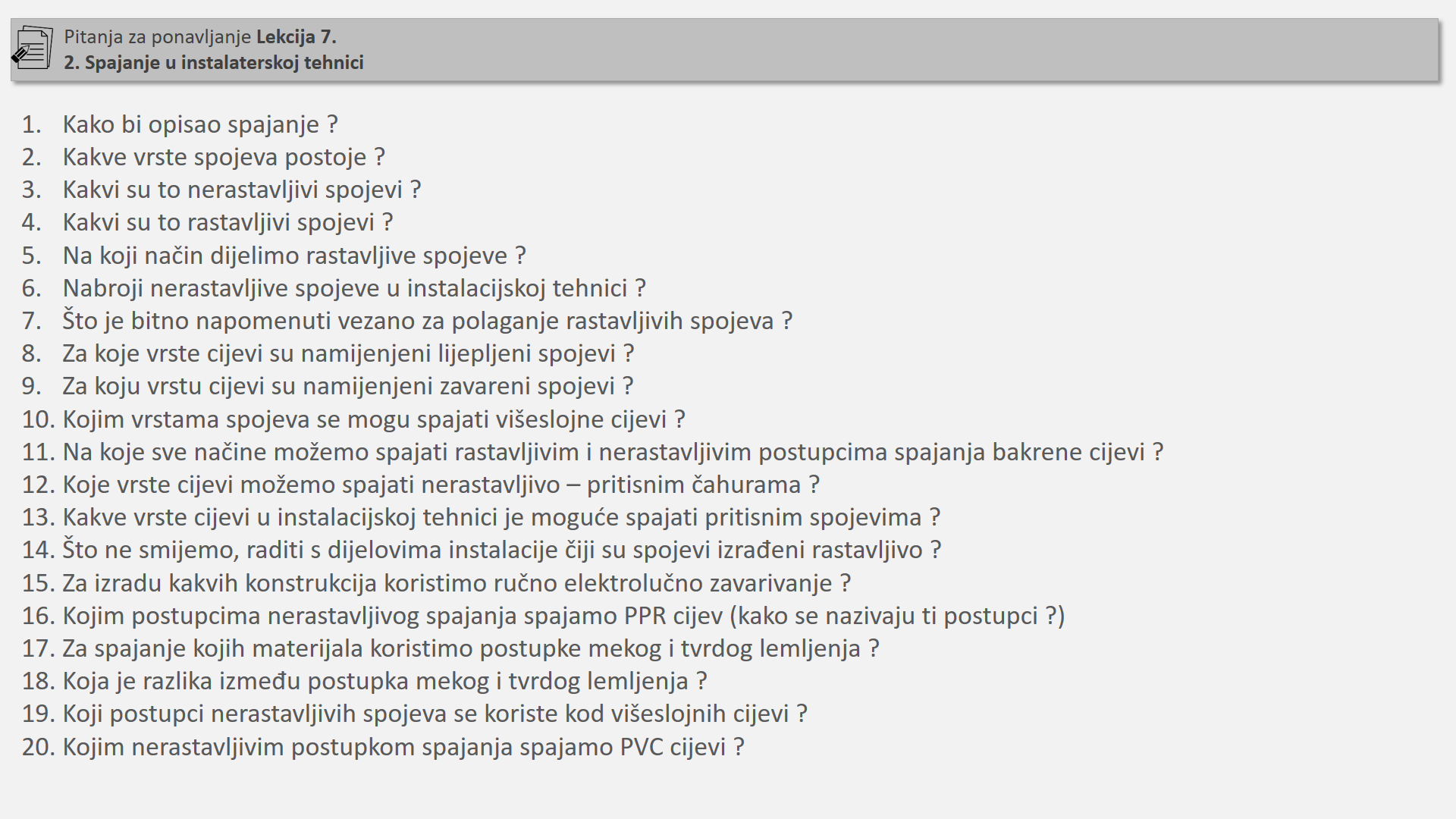

ISPITNA PITANJA [Lekcija 7]

Provjerite svoje znanje uz priložena ispitna pitanja !

2. Spajanje u instalacijsko tehnici

Preuzmite radne listove
