1.4. Označavanje cijevi

Cijevi je bitno znati označavati, prema njihovim geometrijskim karakteristikama (obzirom na promjer i debljinu cijevi), kako biste danas – sutra znali naručiti materijal, znali napisati upit za ponudu itd.

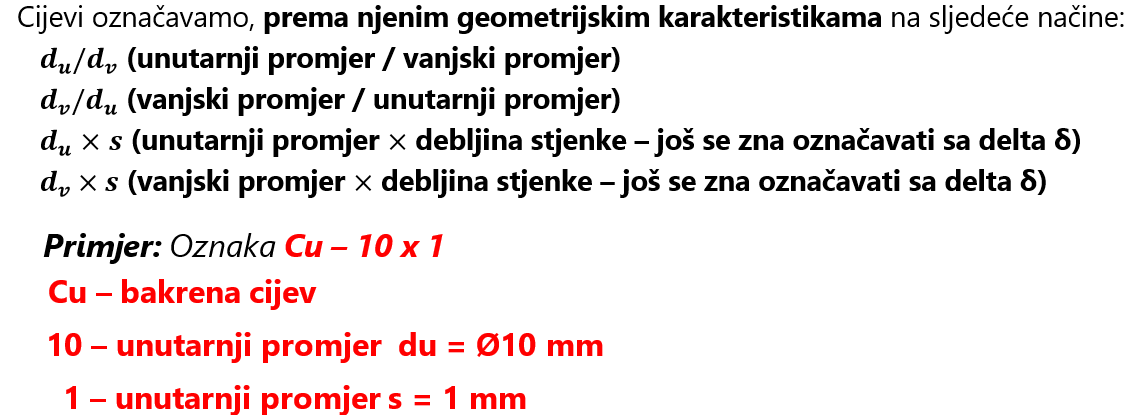

Kako označavamo cijevi obzirom na njihove geometrijske karakteristike ?

Označavanje cijevi bojama

Cijevi su često označene bojom, naručito cijevi iz polimernih materijala, kako bismo lako prepoznali medij (plin, voda, vrela voda, para, kiselina, zrak, katran ...), koji se nalazi u cijevima.

Ovakvo označavanje cijevi koristi se u kotlovnicama ili toplinskim stanicama (gdje ima veliki broj cijevi s različitim vrstama medija), radi lakšeg snalaženja servisera, te kako bi se spriječili događaji poput nehotičnog stavljanja ruke na cijev kroz koju prolazi para ili vrela voda.

Primjeri označavanja cijevi, njihova namjena i način spajanja na cijevnu mrežu:
