Lekcija 1.

Uvodna riječ:

Instalater kućnih instalacija izrađuje gotovo sve instalacije u stambenom objektu (kući, zgradi, poslovnom prostoru ...).

Navedeni prostori imaju potrebu za cijevnim instalacijama iz različitih materijala i za različite namjene, tu ubrajamo instalacije kao što su:

  • instalacije za pitku vodu,

  • instalacije za toplu potrošnu vodu (PTV),

  • instalacije za centralno grijanje (podno ili radijatorsko),

  • instalacije za klimatizaciju.

1.1. Instalacije i vrste instalacija

Sve kućne instalacije, osim električnih jesu zapravo cijevne instalacije. Kako bismo mogli uopće izrađivati cijevne instalacije moramo znati; što je instalacija, od čega se sve sastoji, od kakvih se materijala izrađuje te kako se instalacija povezuje (spaja) u cjelinu.

Cijevna instalacija je skup: cijevi istih ili različitih promjera, spojnih elemenata (spojnika) i, priključnih elemenata

Instalacije dijelimo na:

  • dovodnu instalaciju (kojima medij dovodimo do potrošača)

  • odvodnu instalaciju (medij odvodimo od potrošača).

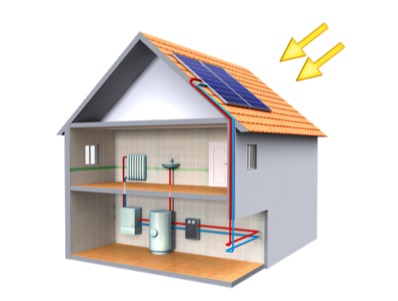

Slika ilustrativno prikazuje dovodne i odvodne kućne instalacije, kao i trošila (izljevna mjesta). Klikni na nju kako bi je uvećao.

Instalacije za dovod i odvod pitke vode u obiteljsku kuću:

  • Pitka voda dolazi iz javne vodovodne instalacije u kuću preko nepovratnog ventila i vodomjera. Poslije vodomjera započima dovodna kućna instalacija.

  • Nakon vodomjera kućna dovodna instalacija se dijeli na dva voda (račva), gdje jedan vod pitku vodu dovodi u spremnik za zagrijavanja PTV - a, a drugi vod napaja sva trošila u kući pitkom hladnom vodom (vodovodna instalacija).

  • Dovodna instalacija tople vode započinje nakon spremnika za pripremu PTV. Ovom instalacijom u kući se napajaju sva trošila toplom vodom, kojom se održava: higijena tijela, higijena rublja, higijena posuđa i higijena prostora.

  • Obje instalacije dolaze do trošila u kući. Trošila su svi elementi koji nam omogućuju uporabu tople i/ili hladne pitke vode, pri čemu dolazi do stvaranja otpadne vode, koja se odvodi odvodnom kućnom instalacijom u kanalizacijski sustav. U svakom stambenom prostoru imamo minimalno dvije sanitarne prostorije: kupatilo i kuhinju

a. Trošila u kupatilu

  • Kada - spaja se na; -  dovodnu instalaciju pitke vode PV-a, - dovodnu instalaciju PTV-a, - odvodnu instalaciju.

  • Umivaonik - spaja se na; -  dovodnu instalaciju pitke vode PV-a, - dovodnu instalaciju PTV-a, - odvodnu instalaciju.

  • Zahodska školjka - spaja se odvodnu instalaciju, a dovod vode za ispiranje dolazi iz vodokotlića.

  • Vodokotlić - spaja se na dovodnu instalaciju pitke vode (PV), kojom se ispire zahodska školjka.

Često se u kupatilu dodatno nalazi i:

  •  perilica rublja ona se spaja na dovodnu instalaciju pitke vode i odvodnu instalaciju.

  •  grijač za vodu (obično električni bojler), koji se spaja preko sigurnosnog, tlačnog ventila na dovod vode, i na odvod vode iz njega prema slavinama u kupatilu (ako nije riječ o centralnom sustavu zagrijavanja pitke vode).

b. Trošila u kuhinji

  • Sudoper - spaja se na; -  dovodnu instalaciju pitke vode PV-a, - dovodnu instalaciju PTV-a, - odvodnu instalaciju.

  • Perilica posuđa - spaja se na; -  dovodnu instalaciju pitke vode PV-a, - odvodnu instalaciju.

1.

ISPITNA PITANJA

Provjerite svoje znanje uz priložena ispitna pitanja !
