2.2. Vrsta i namjena crta u tehničkom crtanju

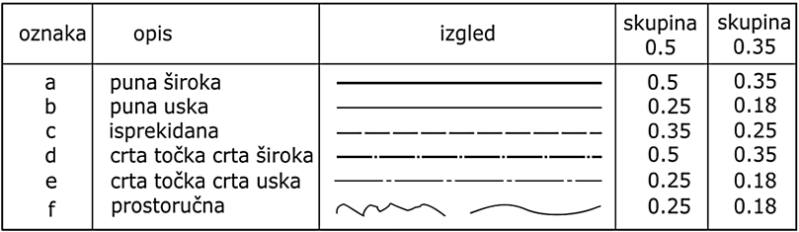

U tehničkom crtanju koriste se pet osnovnih vrsta crta:
Prijedlog za crtanje crta:
2.1.1. Namjena crta
Primjer primjene crta u tehničkom crtanju, na radioničkog crteža vješalice:

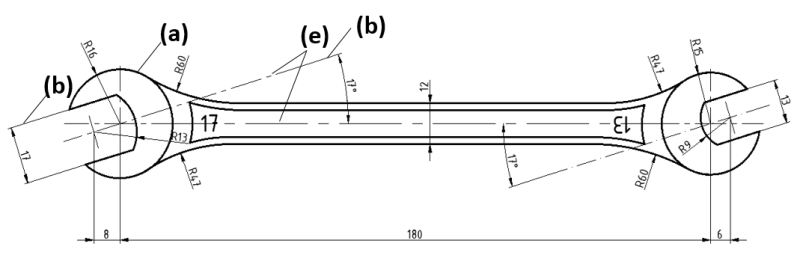

Primjer primjene crta u tehničkom crtanju, na primjeru radioničkog crteža otvorenog ključa 13-17:

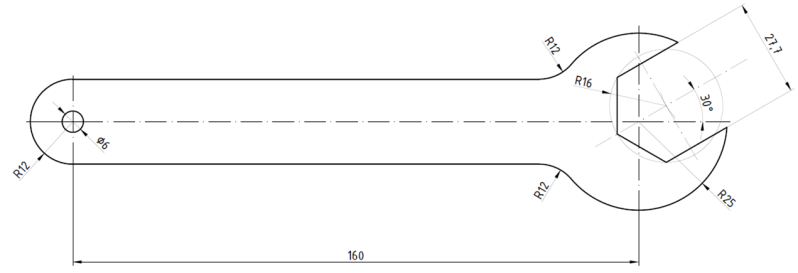

Primjer primjene crta u tehničkom crtanju, na primjeru radioničkog crteža otvorenog ključa za plin:
Primjer primjene crta u tehničkom crtanju, na primjeru radioničkog crteža vijka i matice s šesterokutnom glavom i metričkim navojem M30:
Projekt zadatak za one koji žele više
Zadatak nije obavezan, ali omogućuje učeniku, da savlada:
- izradu radioničkog crteža strojnog djela,
- i nauči primjenu različitih vrsta linija u tehničkom crtanju,
- i stječe finomehaničke funkcije ruku,
- i pokazuje volju za učenjem i stjecanjem novih sposobnosti
- i dobije pozitivnu ocjenu iz aktivnosti, praktičnog, samostalnog rada i primjene osnovnih pravila tehničkog crtanja.
Zadatak se izrađuje doma, samostalno koristeći pribor za crtanje (trokute, šestar i tehnička olovka), a dopušteno je koristiti za pomoć video uradak. Zadatak se izrađuje u bilježnicu ili na A4 formatu čistog bijelog papira.
Učenik koji samostalno, uredno i prema pravilima tehničkog crtanja izradi zadatak, biti će oslobođen od usmene i/ili pismene provjere znanja, ili jedne vježbe prema vlastitom izboru !
U slučaju da zadatak bude izrađen za nedovoljnu ocjenu, učeniku ista neće biti upisana u dnevnik, a trud ipak zamjećen !
