2. Osnovna pravila u tehničkom crtanju

Osnovna pravila u tehničkom crtanju obuhvaćaju:

  •  Širinu crta,
  • Vrstu crta,
  • Oblik tehničkog pisma,
  • Izgled i način kotiranja,
  • Formate papira,
  • Mjerila crtanja i
  • Zaglavlje crteža.

2.1. Širina crta

Širine crta se u tehničkom crtanju označavaju bojama, npr.:

  • 0,7 mm plavom
  • 0,5 mm smeđom
  • 0,35 mm žutom
  • 0,25 mm bijelom

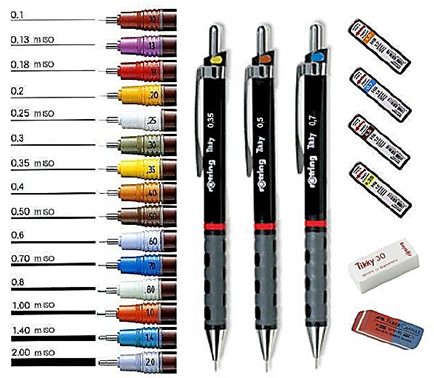

Označavanje bojom različite debljine vrha tehničke olovke:

Prema ISO sustavu na jednom papiru se primjenjuju tri širine crta, npr.:

(1) 0.7 mm, 0.5 mm i 0.35 mm

(2) 0.5 mm, 0.35 mm i 0.25 mm

(3) 0.35 mm, 0,25 mm i 0,18 mm

Na A4 formatu papira se najčešće crta tehničkom olovkom širinom crta 0,5 mm. Uz malu vježbu, lako se povlače crte uže crte 0.35 mm i još uže 0.25 mm.

U crtanju na računalu kada je predviđen ispis na formatu A4 lijepi rezultati se postižu skupinom crta 0.35 mm, 0.25 mm i 0.18 mm.
