Tehnologija obrade i spajanja

1. godina obrazovanja

Instalater kućnih instalacija

Lekcija 8.

2.1. Spajanje čeličnih konstrukcija zavarivanjem

Zavarivanje je danas najšire primijenjeno sredstvo spajanja čeličnih konstrukcija, ono je u isto vrijeme i kvalitetno i učinkovito. U primjenu izrade čeličnih konstrukcija uvedeno je nakon 1920.

Zavarivanje je postupak nerastavljivog spajanja dvaju ili više, istorodnih ili raznorodnih materijala, taljenjem ili pritiskom, sa ili bez dodavanja dodatnog materijala, na način da se dobije homogeni zavareni spoj.

Zavarivanje je u drukčije od lemljenja, koje je spajanje taljenjem legure s nižim talištem od materijala predmeta koji se spajaju.

Različiti izvori energije se mogu koristiti za zavarivanje, kao što je:

  • mlaz vrućih plinova (plinski plamen ili mlaz plazme),
  • električni luk, tok nabijenih čestica (mlaz elektrona ili iona u vakuumu),
  • tokovi zračenja (laser),
  • električna struja (elektrootporno zavarivanje),
  • trenje,
  • ultrazvuk i sl.

Ručni elektrolučni postupak, s obloženom elektrodom

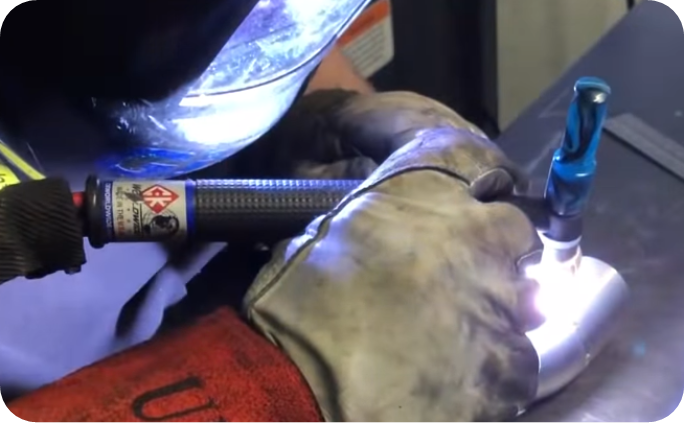

Ručni elektrolučni postupak, s netaljivom elektrodom TIG – postupak.

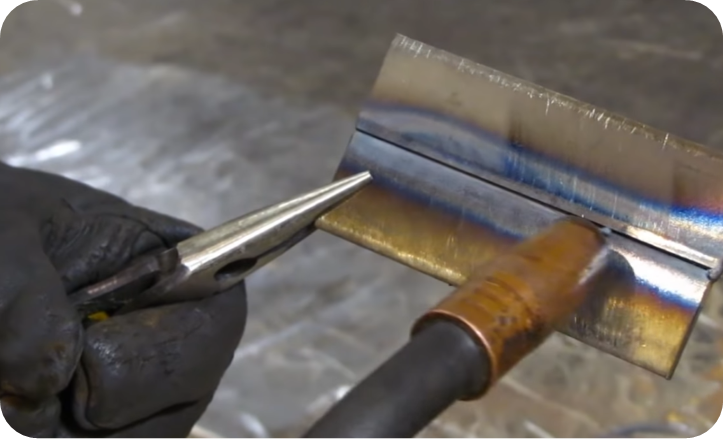

Ručni elektrolučni postupak, s automatskom dobavom dodatnog materijala, u zaštitnoj atmosferi inertnog plina MIG postupak.

Plinsko zavarivanje acetilen – kisik.

Zavarivanje je dakle spajanje dvaju istovrsnih ili raznovrsnih materijala pri kojem se materijal, djelovanjem topline dovodi u gnjecasto ili rastaljeno stanje uz dodavanje dodatnog materijala. Zavarene konstrukcije se izrađuju jednostavno, brzo i jeftino.

Zavarivanje možemo podijeliti na:

A) Zavarivanje taljenjem

Pri zavarivanju taljenjem bridovi predmeta se dovode u stanje rastaljenosti, poslije čega slijedi očvršćivanje, pri čemu se može i ne mora dovoditi metal za dodavanje.

Taljenje metala se postiže pomoću topline razvijene iz plamena koji nastaje pri izgaranju plina u prisustvu kisika, ili topline nastale iz električnog luka.

Značajnije i pristupačnije postupke zavarivanja taljenjem dijelimo na:

 - elektrolučno zavarivanje (REL, TIG, MIG – MAG …)

 - plinsko zavarivanje (acetilen – kisik)

 - zavarivanje pod elektroprovodivom troskom,

 - zavarivanje elektronskim mlazom,



B) Zavarivanje pritiskom

Pri zavarivanju pritiskom predmeti se spajaju pod djelovanjem mehaničkog pritiska, koji mora biti kombiniran s toplinom kako bi se predmeti koje spajamo doveli u gnjecasto stanje. Spajanje se izvodi bez dodavanja dodatnog metala. Zagrijavanje predmeta se izvodi plamenom, el. otporom, iskrenjem itd…

Postupke zavarivanja pritiskom možemo podijeliti na:

- kovačko zavarivanje

- elektrootporno zavarivanje

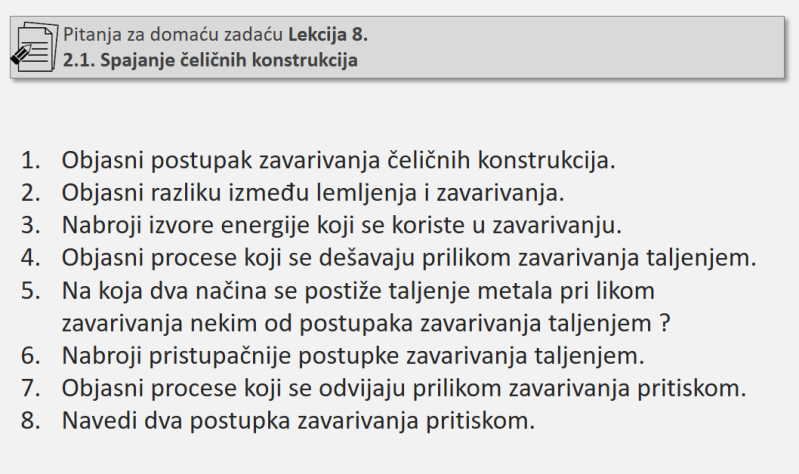

Pitanja za ponavljanje (Domaća zadaća)

1.
