Tehnologija obrade i spajanja

1. godina obrazovanja

Instalater kućnih instalacija

1.5. Međunarodni sustav mjernih jedinica (SI) sustav

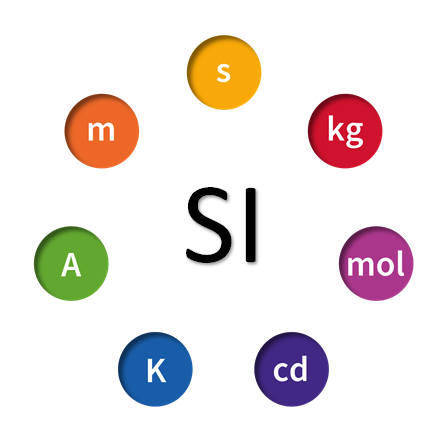

a) Osnovnih sedam mjernih jedinica SI sustva su:

1. Duljina (l, m) - duljina se mjeri u metrima:

Duljina (oznaka l) je osnovna fizikalna veličina kojom se opisuje prostorna udaljenost dviju točaka.

2. Masa (m, kg) - masa se mjeri u kilogramima:

Masa je osobina nekog tijela. U svakodnevnom životu često se zamjenjuje sa težinom što je neispravno jer su to dvije različite fizikalne veličine. Masa je apsolutna dok težina zavisi od gravitacije; masa se mjeri vagom, a težina dinamometrom; masa se izražava u kilogramima [kg], a težina u njutnima [N].

3. Vrijeme (t, s) - vrijeme se mjeri u sekundama:

Vrijeme, u fizici, je temeljna fizikalna veličina koja obilježava trajanje zbivanja ili razmak između dvaju događaja.

4. Jakost električne struje (I, A) - jakost struje se mjeri u amperima:

Električna struja je gibanje slobodnih elektrona, to jest negativno nabijenih čestica. Jakost struje (I, A) je količina elektriciteta koja prostruji u jedinici vremena na promatranom mjestu vodiča.

5. Termodinamička temperatura (T, K) - termodinamička temperatura se mjeri u stupnjevima kelvinima:

Kelvin (simbol K) je SI jedinica za temperaturu, a definira se kao 1/273,16 dio termodinamičke temperature trojne točke vode.

Trojna točka vode je stanje u kojem voda egzistira u sva ti agregatna stanja (krutom – led, plinovitom – para i tekućem), voda će se naći u ovom stanju pri određenoj temperaturi i tlaku (0,01 °C pri tlaku 611,657 Pa).

6. Količina tvari (mol, mol) - količinu tvari mjerimo u molima:

Količina tvari (množina tvari) (znak n), bezdimenzionalna veličina definirana omjerom mase cjeline (m) i mase jedinke (mol).

7. Svjetlosna jakost (Is, cd) - jakost svjetlosti se mjeri u kandelama:

Svjetlosna jakost je snaga elektromagnetskog zračenja točkastog izvora u području frekvencija vidljive svjetlosti.

1.

b) Važnije izvedene mjerne jedinice SI sustava:

1. Površina (A, m²) - eng. Area

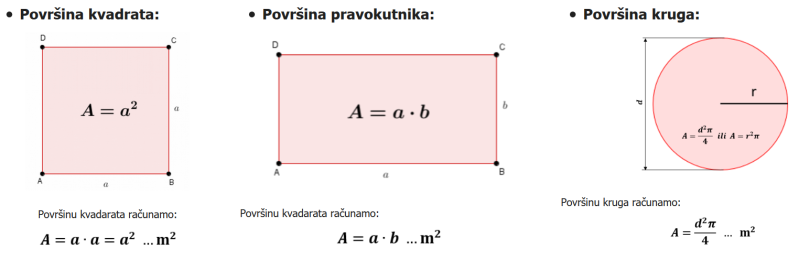

Površina je fizikalna veličina koja opisuje mjeru dijela neke plohe. Mjerna je jedinica površine ili ploštine je kvadratni ili četvorni metar (m²)

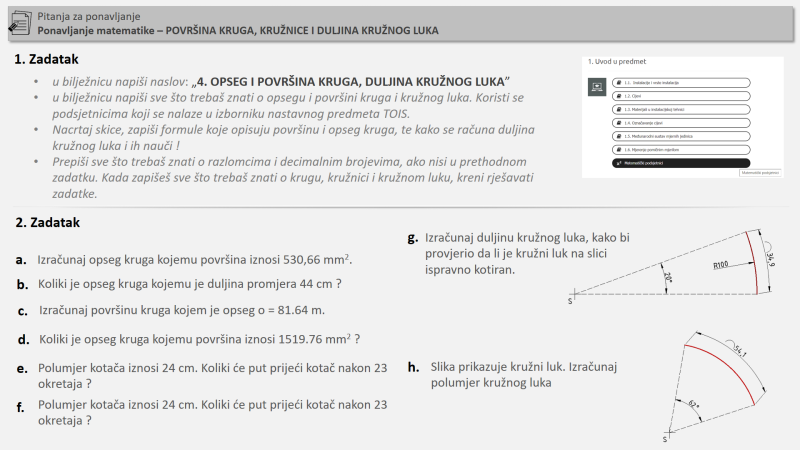

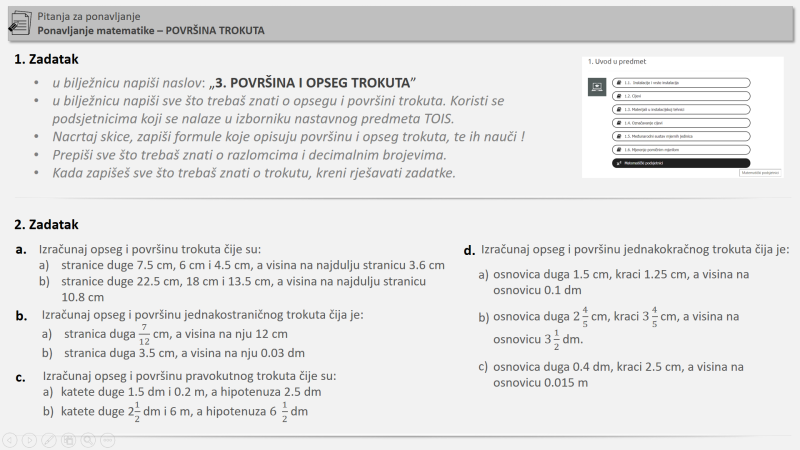

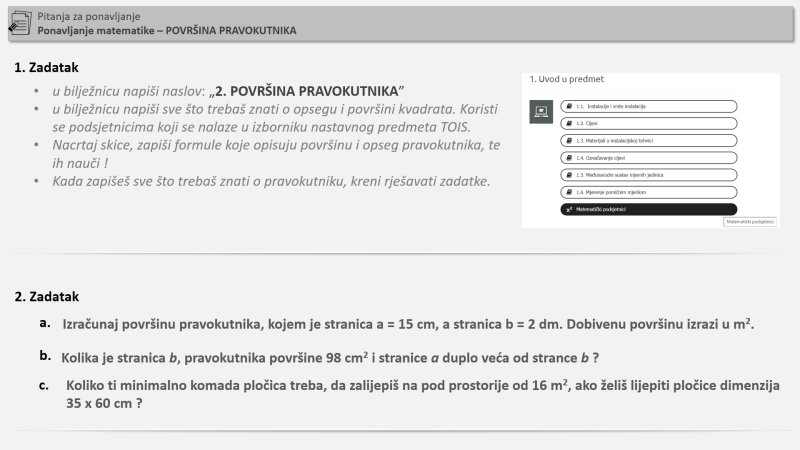

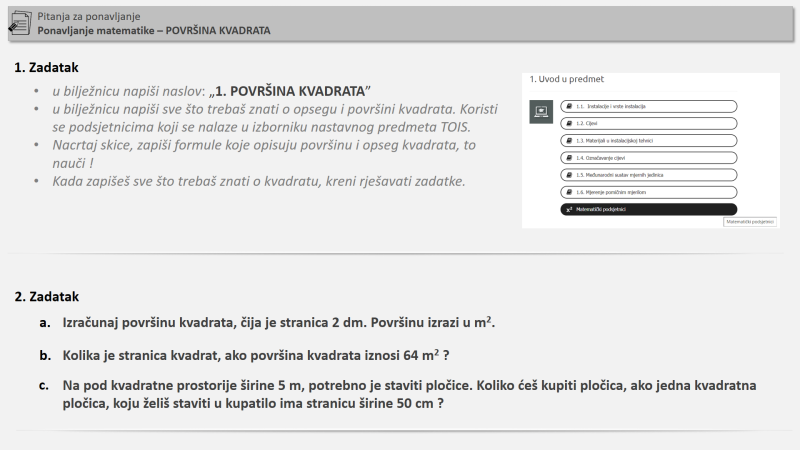

Zadatci za vježbu i prisjećanje gradiva iz osnovne škole (Izračunavanje površina):

2. Obujam ili zapremina (V, m³)

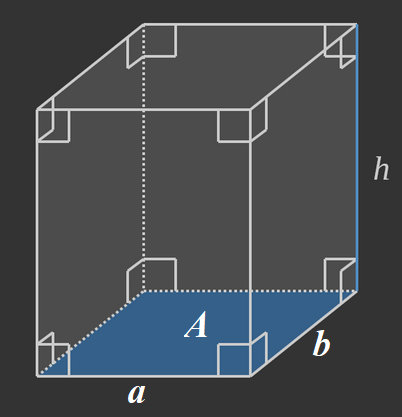

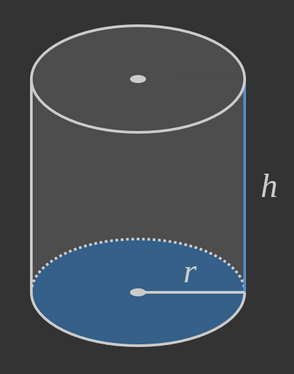

Volumen, obujam ili zapremina je prostor koji ispunjava neka kruta tvar ili tekućina. Volumen je jednak umnošku površine i visine.

Dakle, ako pomnožimo površinu osnovice tijela s visinom tijela [A · h], izračunat ćemo volumen, obujam ili zapreminu toga tijela !

Važno za zapamtiti:

Volumen se osim u metrima kubnim (m³), može izraziti i u litrama (L). Ovdje vrijedi odnos:

 - u jedan metar kubni prostora može stati 1000 litara vode 1m³ = 1000 L (1dm³ = 1 L)

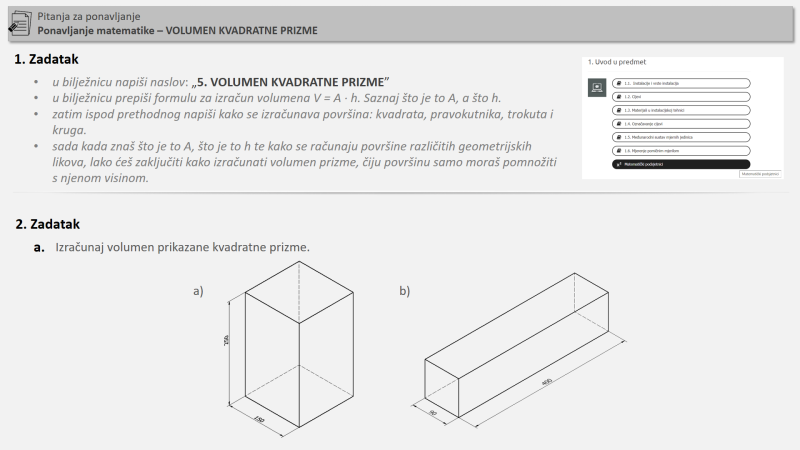

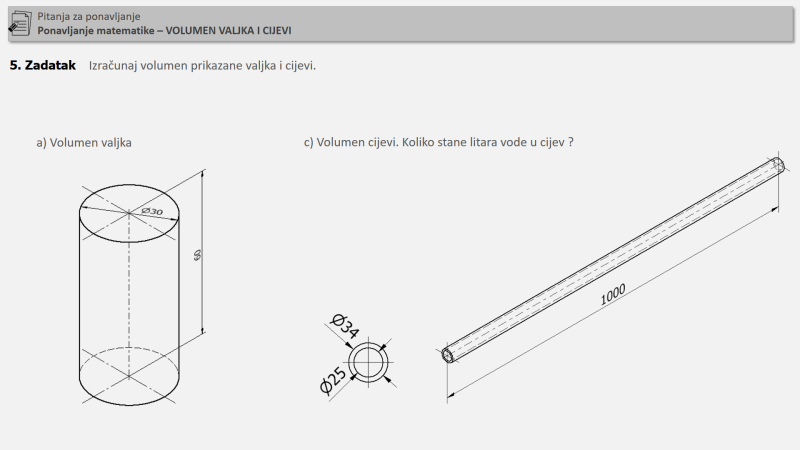

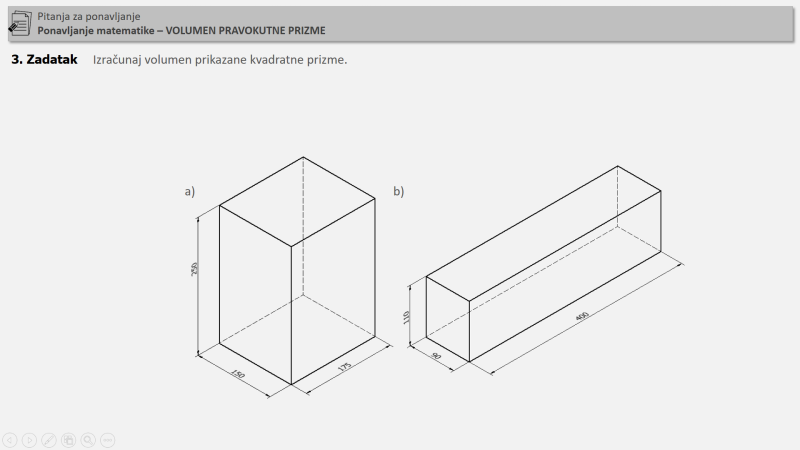

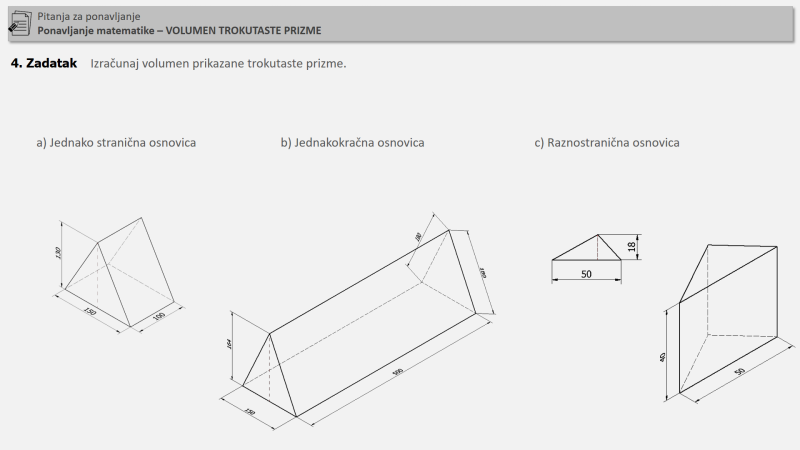

Zadatci za vježbu i prisjećanje gradiva iz osnovne škole (Izračunavanje volumena):

2.

3. Gustoća (ρ, kg/m³ )

Gustoća (oznaka: ρ - grčki: ro) je fizikalna veličina određena kao omjer mase m i obujma (volumena) V nekog tijela ili kemijske tvari:

4. Sila (F, N) i težina (G, N)

Sila je uzrok gibanja ili promjene oblika tijela, a jednaka je umnošku mase tijela i ubrzanja:

F = m · a … [kg · m/s² = N]

Težina je sila koja djeluje na tijelo u gravitacijskom polju.

G = m · g … [kg · m/s² = N]

Gdje je:

m - masa tijela (kg)

a - ubrzanje (m/s²)

g - gravitacija, na Zemlji je g ≈ 10 m/s²

5. Rad (W, J)

Rad se definira kao djelovanje sile na nekom putu:

W = F · s … [Nm = J]

Gdje je:

s - prijeđeni put (m)

F - sila (N)

6. Snaga (P, W)

Snaga je obavljen rad u jedinici vremena:

Zadatci za vježbu:

3.

7. Tlak (p, Pa)

Tlak (ili mehanički tlak), je okomito djelovanje sile na neku površinu.

Tlak se označava malim slovom p, a mjeri u Pa (paskalima). 1 Pa je djelovanje sile od 1 N, na površinu od 1 m² .

Paskal je izvedena jedinica SI sustava, ali je mala jedinica, tako da se često tlak u instalaterskoj tehnici izražava u barima (bar).

1 bar = 100 000 Pa

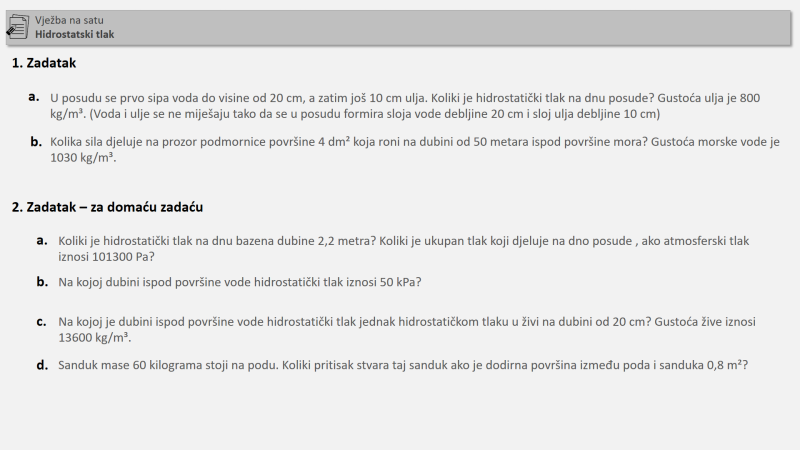

8. Hidrostatski tlak (p,Pa)

Hidrostatski tlak je tlak tekućine u posudi u stanju mirovanja.

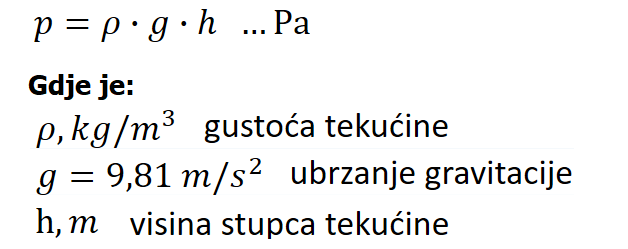

Hidrostatski tlak računamo prema izrazu:

9. Temperature (t,°C)

Celzijeva temperatura t definira se kao razlika dviju termodinamičkih temperatura T i T₀:

t = T – T₀      gdje je: T₀ = 273,15 kelvina.

10. Volumni protok (q_v, m³/s)

Kubni metar u sekundi je mjerna jedinica za volumni protok. Najčešće se koristi za mjerenje volumnog protoka vode (koliko vode protječe kroz poprečni presjek cijevi).

q_v = A · v … [m² · m/s= m³/s] - u literaturi se oznaka za volumni protok ili količiinu protoka može naći i oznaka Q !

Gdje je:

A - poprečni presjek kanala ili cijevi kroz koju voda protječe (m²). Ako je riječ o cijevi, onda je to unutarnji promjer cijevi A = (d_u² · π)/4.

v - je brzina strujanja vode kroz poprečni presjek kanala ili cijevi (m/s)

Zadatci za vježbu:

4.

Jedinične mjere koje se u praksi koriste, a nisu dio međunarodnog SI sustava:

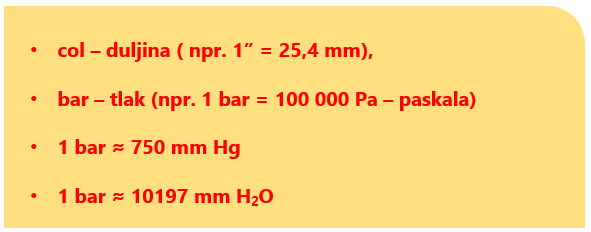

U instalaterskoj tehnici, često se susrećemo s mjernim jedinicama koje nisu u sklopu SI sustava mjernih jedinica, kao npr.:

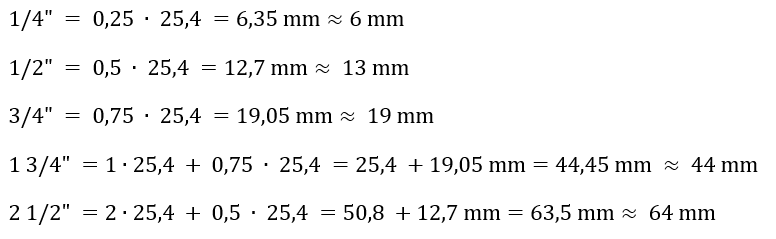

Pretvaranje cola (inča) u milimetre i standardni promjeri cijevi:

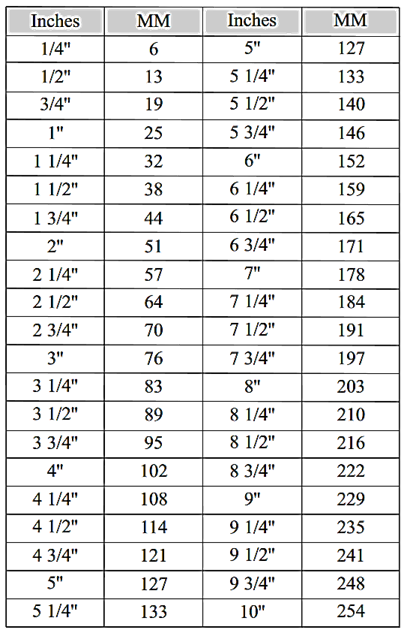

Standardni promjeri cijevi u colima i milimetrima:

3.
