Tehnologija obrade i spajanja

1. godina obrazovanja

Instalater kućnih instalacija

Lekcija 7.

2.1. Mjerenje i rezanje cijevi na potrebnu mjeru

Učenik će:

  • znati na koji način se spajaju pojedine vrste cijevi u ovisnosti o materijalu,
  • znati odrediti potrebnu duljinu cijevi, prema zadanoj tehničkoj dokumentaciji,
  • znati što je to karakteristika spojnice, i znati prepoznati i izračunati karakteristiku za različite vrste spojnica,
  • znati čitati tehničku dokumentaciju,
  •  upoznati alate za rezanje cijevi i njihovu pravilnu uporabu

Kao što smo ranije rekli, cijevi služe za prijenos tekućina i plinova (tj. različitih medija).

Za prijenos vode za pranje i piće cijevi moraju biti izrađene iz materijala koji nisu štetni po zdravlje, a cijevi za razvod centralnog grijanja i plina moraju biti dovoljno čvrste, jeftine i sigurne.

U tehničkoj praksi ćete najčešće susretati:

  • čelične šavne i bešavne cijevi,
  • cijevi iz sivog i čeličnog lijeva,
  • bakrene cijevi,
  • cijevi iz umjetnih materijala (polimerne, kompozitne i kompozitno višeslojne cijevi).

Način spajanja cijevi ovisi o materijalu cijevi, namjeni i raspoloživoj opremi:

  • čelične cijevi najčešće se spajaju preklopnim i čeonim zavarivanjem, navojnim spojevima (navojnim kolčacima) i prirubnicama:

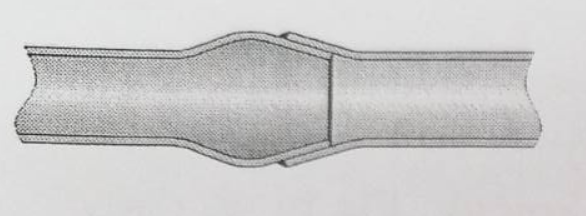

a) spajanje čeličnih cijevi preklopnim zavarivanjem

b) spajanje čeličnih cijevi navojem

c) spajanje čeličnih cijevi prirubnicom

  • lijevane cijevi spajaju se prirubnicama i naglavnim spojevima s kudjeljom i olovom (glatkim kolčacima):

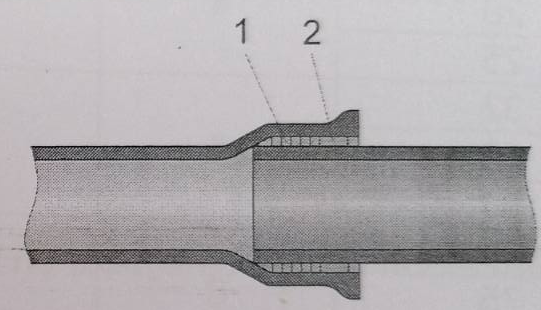

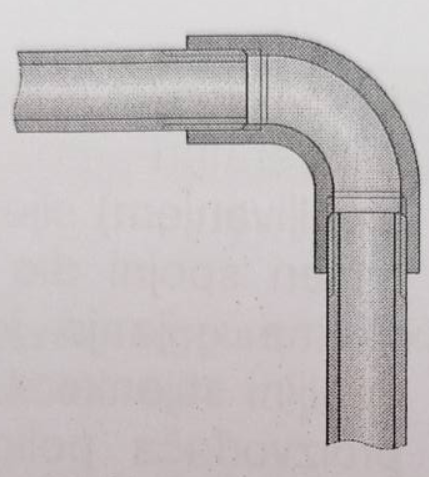

Spajanje cijevi iz sivog lijeva kolčakom s kudjeljom i olovom 1 - lojna pletenica ili kudjelja, 2 - olovo

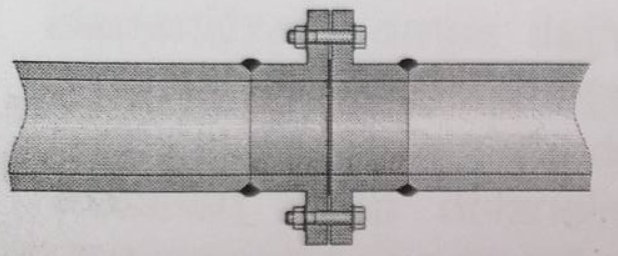

Spajanje cijevi iz sivog lijeva prirubnicom

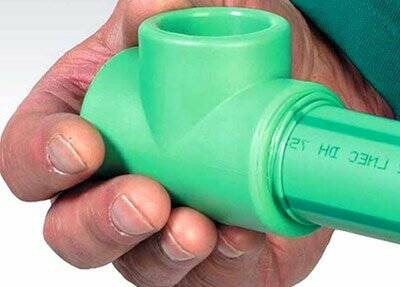

  • plastične cijevi (polimerne) spajaju se zavarivanjem, lijepljenjem (lijepljenim kolčacima) i naglavnim spojnicama s poprečnim brtvama (alkaten spojnica):

Zavarivanje polimernih cijevi

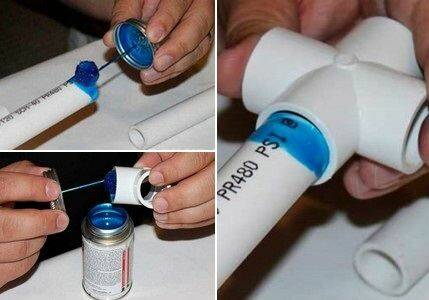

Ljepljenje polimernih cijevi

Spojnica za alkaten cijev

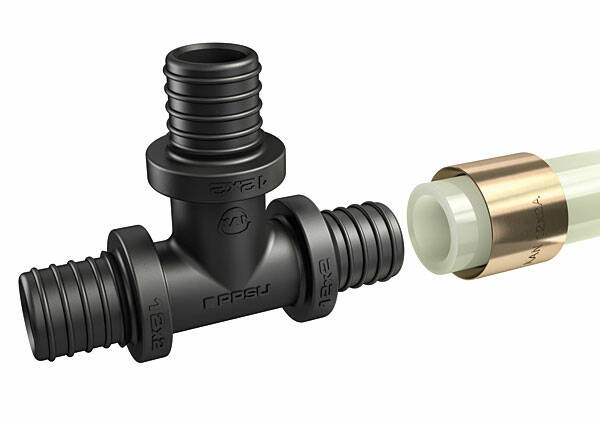

  • višeslojne cijevi spajaju se navojnim spojnicama i preso spojnicama s poprečnim brtvama (gumicama) i spojnicama s navlačnim prstenovima:

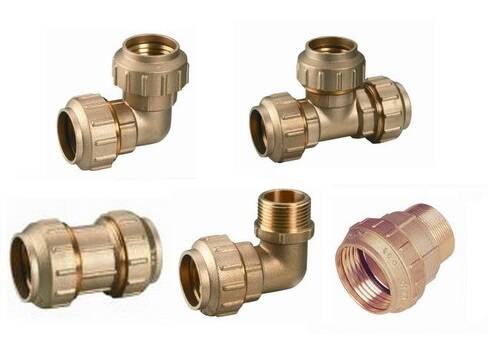

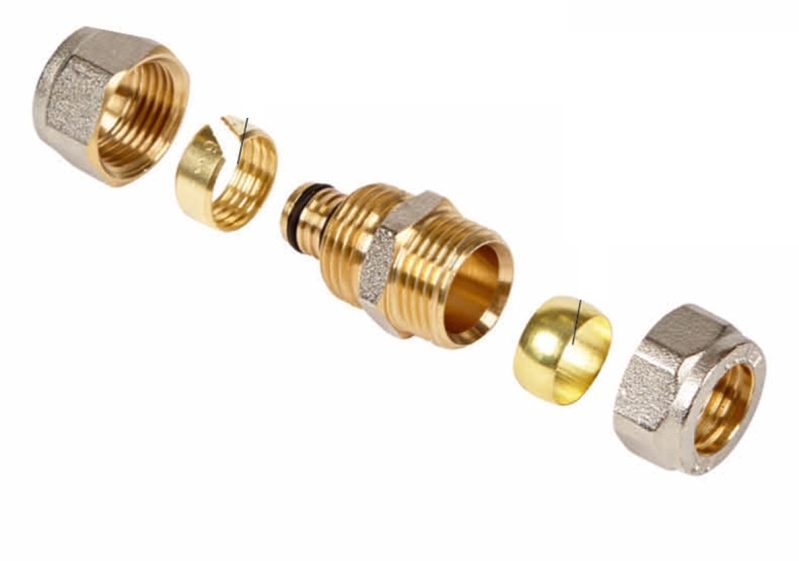

Navojna spojnica za višeslojne cijevi

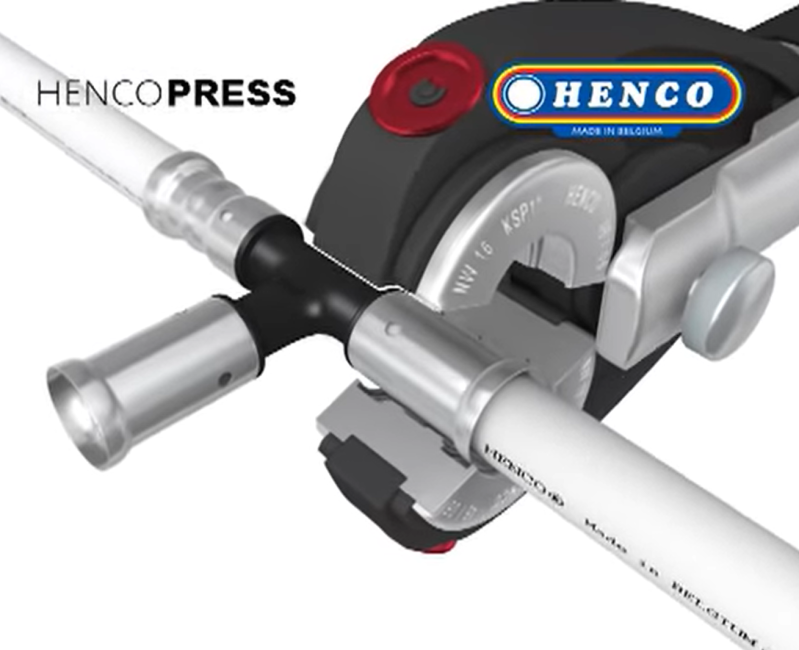

Spajanje višeslojnih cijevi preso spojniciama

Spajanje cijevi navlačenjem prstenova

  • bakrene cijevi spajaju se lemljenjem i preso spojnicama:

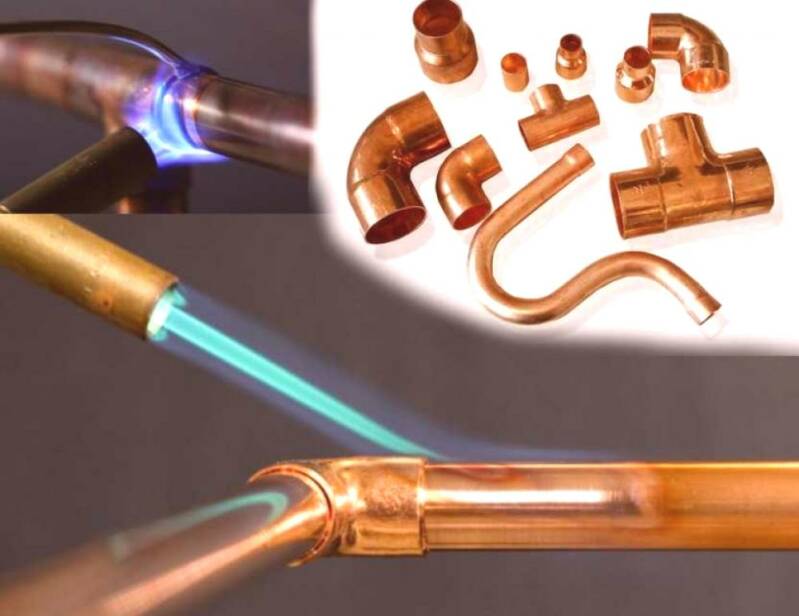

Spajanje bakrenih cijevi lemljenjem

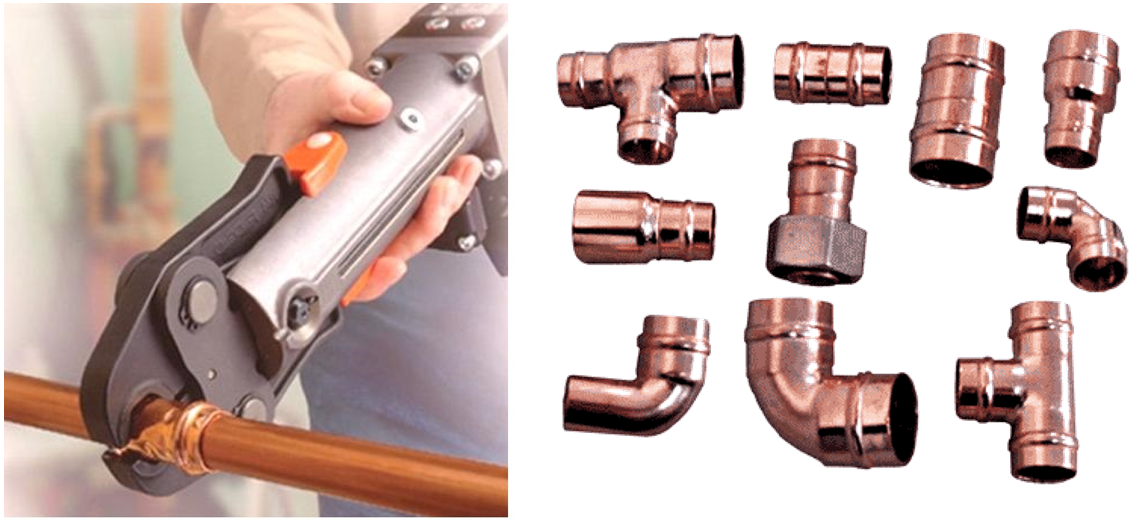

Spajanje bakrenih cijevi preso spojnicama

Prije spajanja cijevi u cijevni razvod, moramo znati:

  • tumačiti tehničku dokumentaciju,
  • odrediti potrebnu duljinu cijevi,
  • koristiti alat za rezanje cijevi,

1.

2.1.1. Rezanje cijevi na zadanu mjeru

a) PPR -cijevi

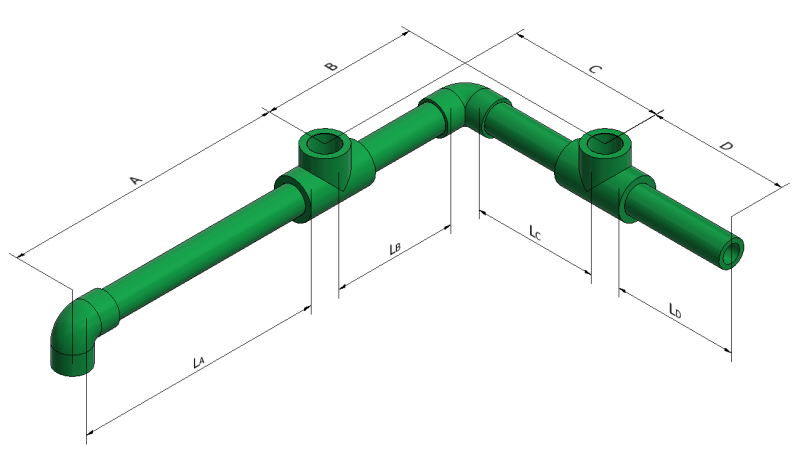

Zadani cijevni sklop

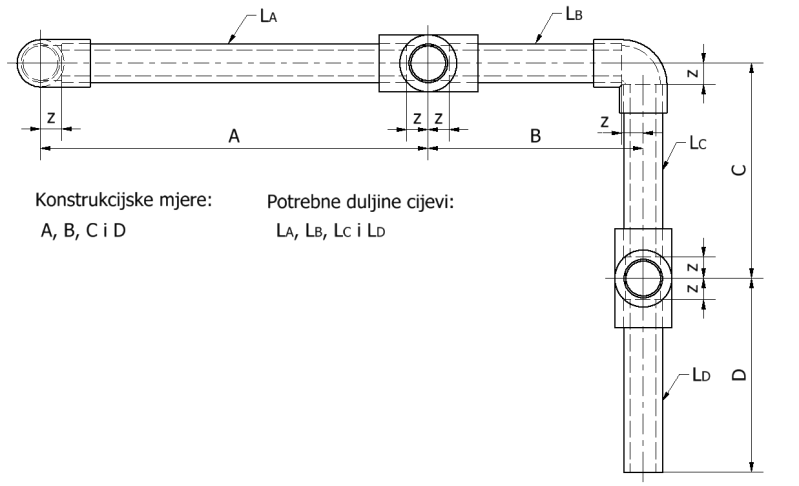

Tehnička dokumentacija za zadane cijevni sklop

A, B, C i D - udaljenosti između središnjica (konstrukcijske ili zadane dimenzije) cijevi

La, Lb, Lc i Ld  - potrebne duljine cijevi

z - je udaljenost središnjice spojnice od ulaska cijevi u spojnicu (karakteristika spojnice).

Zadatak

Za zadani cijevni sklop, potrebno je odrediti potrebne duljine cijevi La, Lb, Lc i Ld, ako zadane konstrukcijske mjere iznose:

A = 200 mm, B = 111 mm, C = 111 mm, D = 100 mm

Prvo je potrebno svaku konstrukcijsku mjeru umanjiti za veličinu z (karakteristiku spojnice).

Prema tome, potrebna duljine cijevi računamo:

Neki proizvođači u svojim katalozima propisuju kolika je karakteristika spojnice, a pošto katalozi pri terenskom radu nisu uvijek instalaterima dostupni, karakteristiku je potrebno znati izračunati, i to za svaku spojnicu koja se nalazi u cijevnom spoju.

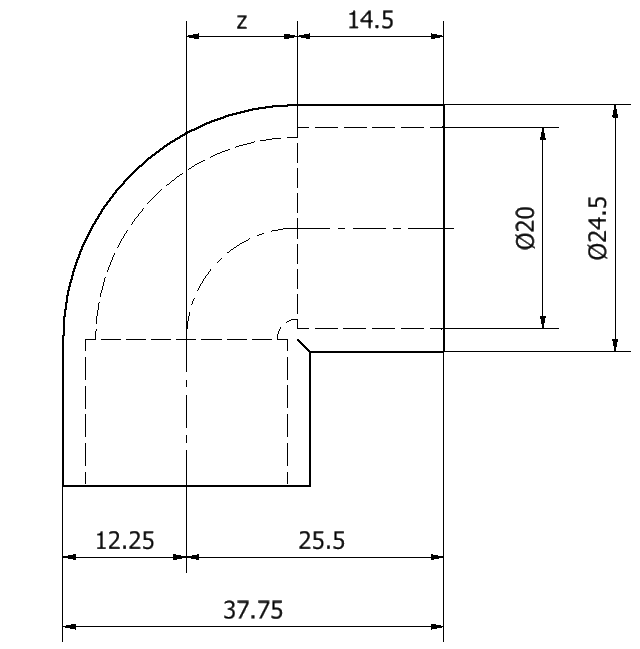

Karakteristika koljena:

37.75 - 12.5 = 25.5 mm

zL = 25.5 – 14.5 = 11 mm

Dakle karakteristika koljena iznosi 11 mm !

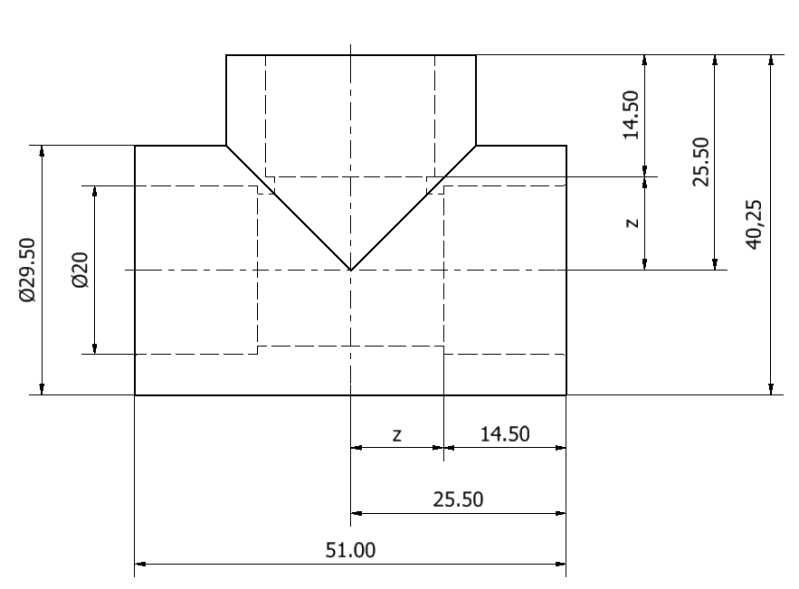

Karakteristika T - spojnice:

Horizontalna karakteristika T-spojnice:

1.

PITANJA ZA PONAVLJANJE - DOMAĆA ZADAĆA

Prepišite pitanja i bilježnicu i odgovorite na njih.
